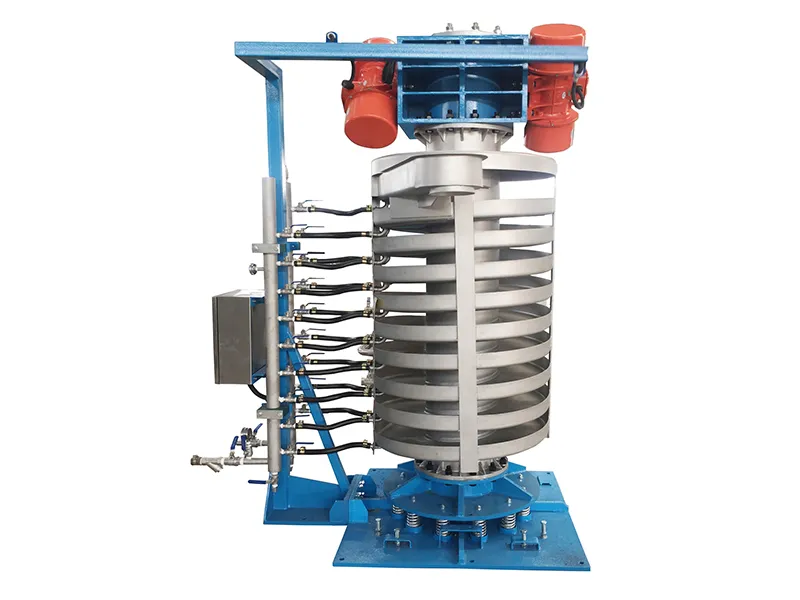

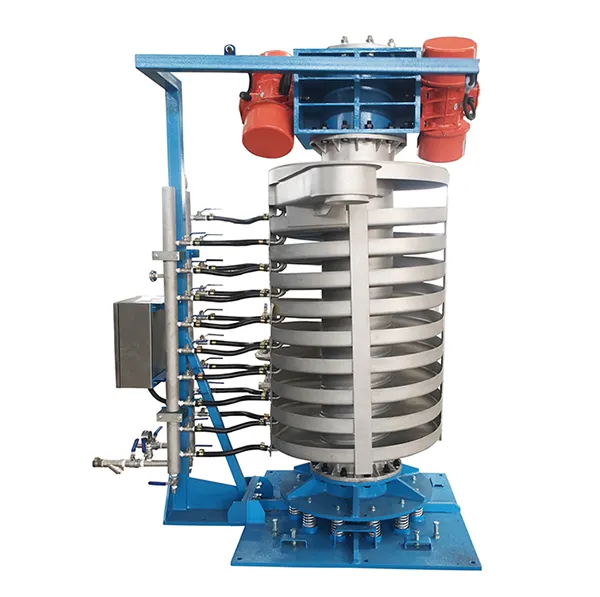

Equipo de transporte vibratorio en espiral con refrigeración por agua

Equipo de transporte vibratorio en espiral con refrigeración por agua

Aplicación
El equipo de transporte vibratorio en espiral con refrigeración por agua está diseñado para enfriar rápidamente, secar y transportar materiales en forma ascendente. Su capacidad nominal es de 500-3000kg/h y es ideal para transportar y enfriar materiales sensibles a las altas temperaturas.

Tipos de materiales
Los equipos de transporte vibratorios en espiral se utilizan en muchas industrias para transportar materiales a granel en forma ascendente. Transportan, secan y enfrían granulados de plástico, goma y vidrio, productos químicos y farmacéuticos intermedios, sales metálicas, polvo de soldadura, catalizadores, abrasivos y cenizas, al igual que leche en polvo, café en polvo, té, nueces y cereales.

Solicitar Cotización

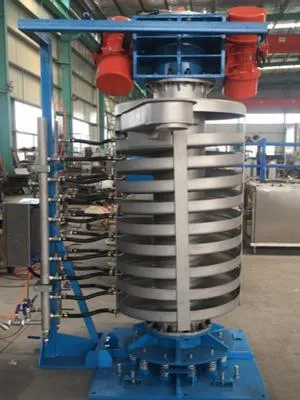

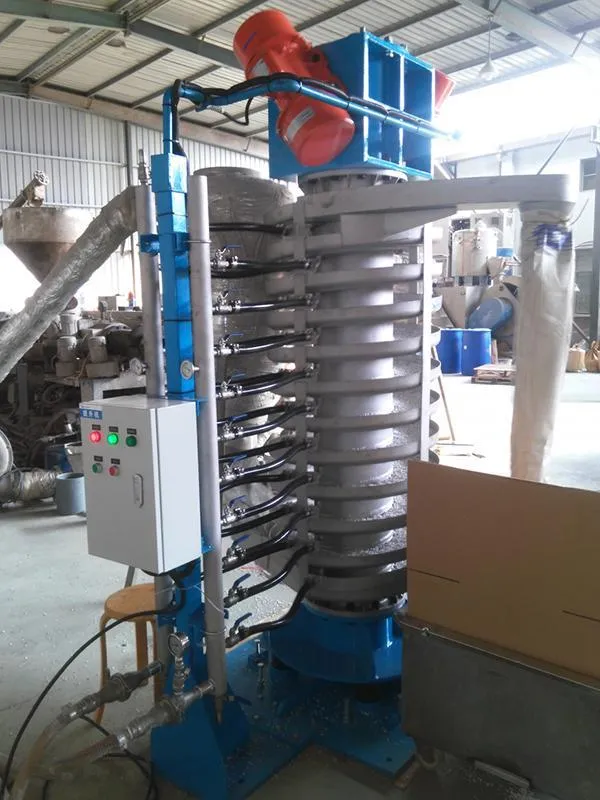

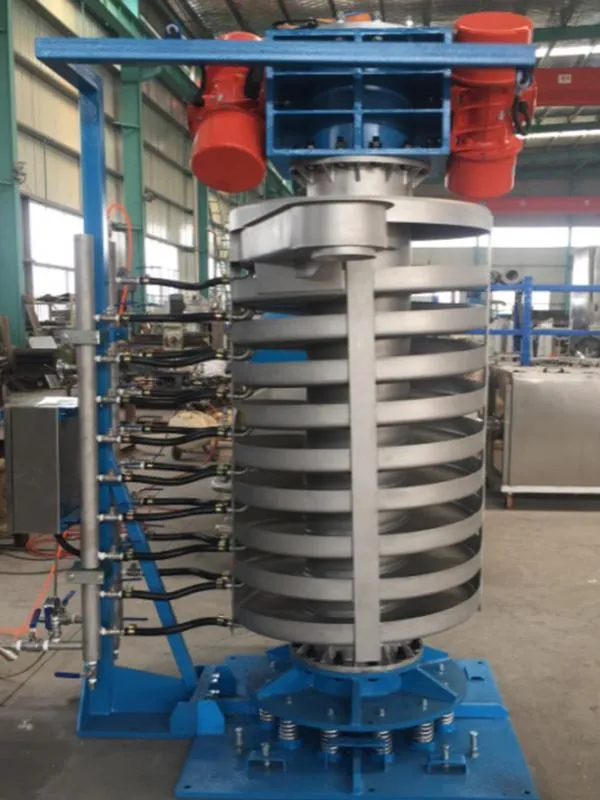

  • Galería
  • Galería
  • Galería
  • Galería
Parámetros
Modelo SCT08-30W SCT15-16W SCT20-16W
Capacidad nominal (kg/h) 500 - 800 800 - 1500 1500 - 2000
Diámetro (mm) φ650 φ850 φ1000
Altura de entrada (mm) 500 400 500
Altura de salida (mm) 3000 1600 1600
Potencia del motor (kW) 1.1*2 1.1*2 1.5*2
Tiempo de residencia (min) 2-3 1-2 1-2

Principio de funcionamiento del transportador vibratorio en espiral con enfriamiento por agua

El transportador vibratorio en espiral permite elevar materiales a granel mediante un movimiento vibratorio que impulsa el producto paso a paso por la canaleta helicoidal.

A medida que el material avanza, se produce su enfriamiento gracias a la circulación constante de agua por una cámara de doble pared ubicada debajo de la canaleta. El calor del producto se transfiere hacia el sistema de refrigeración, ayudando a disminuir su temperatura durante el transporte.

Para aplicaciones que necesitan mayores distancias de elevación, el equipo puede configurarse para aumentar el tiempo de permanencia del producto. Esto permite prolongar el proceso de enfriamiento sin afectar de manera importante la capacidad de transporte. Dependiendo de las características del material y del proceso, este sistema también puede favorecer el secado superficial.

Características
  • La camisa de agua resiste una presión de hasta 5kg sin deformarse.
  • El elevador tiene una manguera de vapor de composite de alto rendimiento, que resiste la vibración por un largo tiempo sin rajarse.
  • El equipo tiene una torre de entrada y una de salida, y una válvula de bola independiente para controlar el volumen de agua en cada capa interna.
  • La tubería de entrada de agua tiene un filtro de alta precisión (0.5-1um) que separa las impurezas.
  • El transportador tiene un dispositivo que evita la acumulación de condensación por la humedad.
Componentes principales
Mezcladora de contenedor
Mezcladora de contenedor Mezcladora de contenedor Mezcladora de contenedor
  • Camisa de enfriamiento: su fabricación mediante procesos de punzonado y conformado le proporciona una estructura resistente, capaz de soportar la presión de trabajo sin presentar deformaciones.

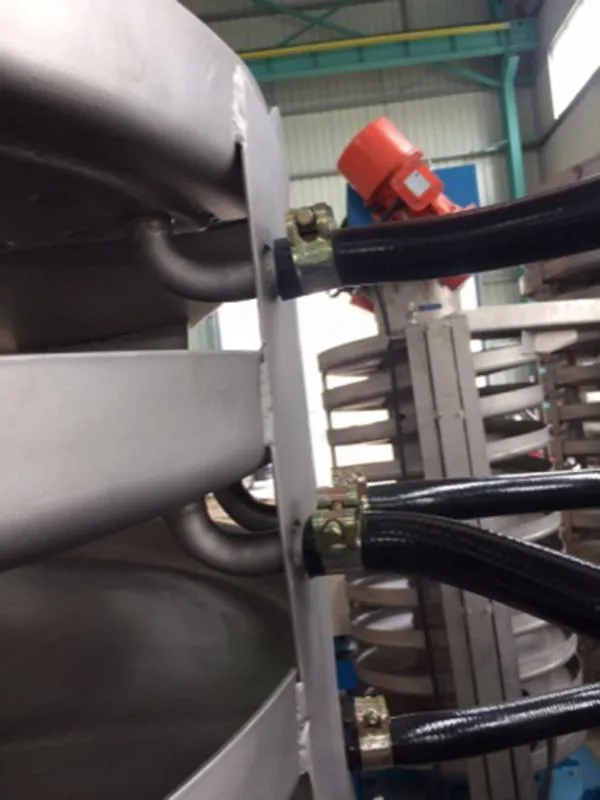

  • Manguera flexible: está diseñada para soportar vibraciones continuas durante la operación, reduciendo el riesgo de fisuras o daños prematuros.

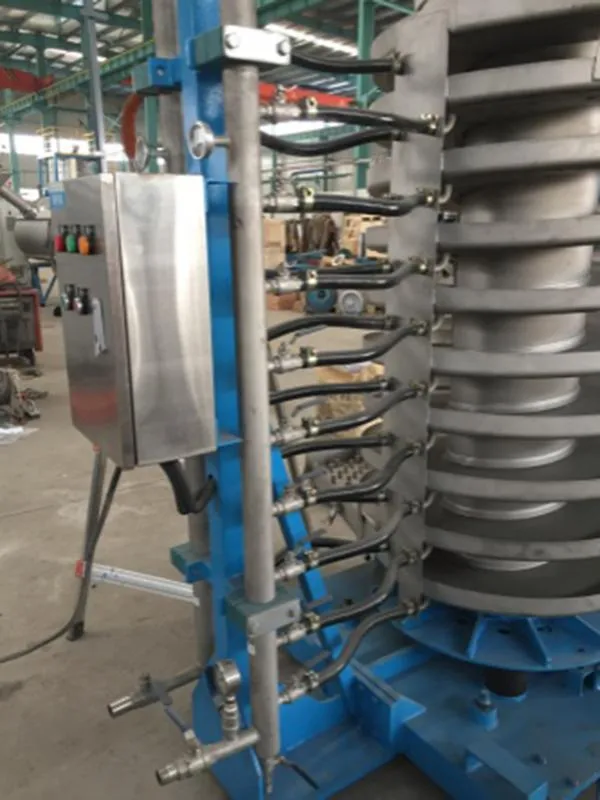

  • Control independiente del caudal: cada nivel dispone de conexiones de entrada y salida equipadas con válvulas de bola, lo que permite ajustar de forma individual el flujo de agua.
  • Unidad móvil de recirculación: mantiene una circulación de agua estable y favorece una transferencia de calor eficiente durante el proceso de enfriamiento.
